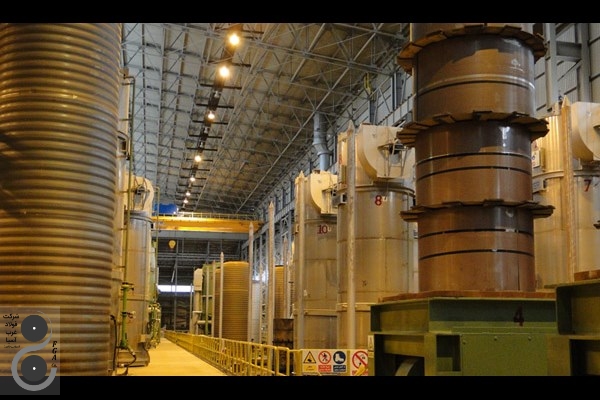

خط عملیات حرارتی بازپخت هیدروژنی (Annealing)
کد خبر: 441
واحد بازپخت هیدروژنی (Annealing) از هیدروژن با خلوص بالا برای پخت کلاف های خام استفاده می کند. این فرایند یکی از پیشرفته ترین روش های عملیات حرارتی در دنیا و محصول شرکت ابنر اتریش می باشد که باعث کاهش زمان عملیات حرارتی و افزایش کیفیت محصول تولیدی شده است. در واقع در این روش کلاف های خام آمده از خط نورد سرد و یا خط شستشوی الکترولیتیکی در معرض عملیات حرارتی قرار گرفته و دوباره خواص متالورژیکی و مکانیکی اولیه خود را که قبل از فرایند نورد سرد داشته اند بدست می آورند. بدین ترتیب تمام تنش های موجود در ورق از بین می رود اما ممکن است مقداری تغییر فرم ناخواسته هم در کلاف به وجود آید، برای از بین بردن این تغییر فرم ناخواسته، کلاف های آنیل شده به خط نورد پوسته ای(اسکین پاس) می روند.
| 300000 تن در سال | ظرفیت |
| 23 عدد | تعداد پایه های کاری |
| 11 عدد | تعداد کلاهک های گرم کننده |
| 12 عدد | تعداد کلاهک های خنک کننده |
| Maximum Load | |
| کیفیت تجاری، کشش عمیق، کشش بسیار عمیق | Commercial Quality, Drawing Quality, deep Drawing Quality |
مشخصات تکنولوژی واحد عملیات حرارتی
| مشخصات کلی خط | |
| نوع تکنولوژی | عملیات حرارتی جعبه ای با هیدروژن متعلق به شرکت EBNER اتریش |
| مدل خط | HICON/H2 مدل HOg 190/650 St-H2-B، برای عملیات حرارتی کویل‌های فولادی در تماس مستقیم با هیدروژن ساخت 2009 |
| سیالات مورد استفاده | هیدروژن برای انتقال حرارت و نیتروژن برای تخلیه هوا و هیدروژن از درون فضای داخل کلاهک محافظ |
| وزن کلی تجهیزات خط | حدود ton 550 |
| تعداد پایه های کاری | 32 عدد ( 9 عدد برای طرح توسعه) |
| وزن هر پایه کاری | 6 ton |
| وزن هر کلاهک محافظ | 4 ton |
| ظرفیت خط در سال | حدود ton 500000 در 8500 ساعت کاری در سال |
| مشخصات سیستم احتراق | |
| تعداد کلاهک حرارتی | 17 عدد ( 5 عدد برای طرح توسعه) |
| توان سیستم احتراق | 1200000 Kcal |
| نوع سوخت مشعل‌ها | گاز طبیعی |
| فشار مورد پشتیبانی برای سوخت | 10% ± 110 mbar |
| دمای عملیاتی درون کلاهک‌داخلی | oC 750-280 |
| حداکثر دما در محفظه گرمایش | oC 850 |
| مشخصات سیستم خنک کاری | |
| نوع خنک کاری | جریان هوا/ اسپری آب برای خنک نمودن شارژ تا دمای 160 oC |
| تعداد کلاهک خنک کننده | 15 عدد ( 4 عدد برای طرح توسعه) |
| وزن هر کلاهک خنک کاری | 4.5 ton |
| وزن هر کلاهک حرارتی | 14.5 ton |
| تعداد دمنده هوا | 2 عدد روی هر کلاهک خنک کاری با دبی m3/h 17600 |
| مشخصات مواد اولیه | |
| نوع مواد اولیه مصرفی | CQ، DQ، DDQ، EDDQ، HSLA و گریدهای مختلف فولاد کم‌سیلیکون نیمه پرداخته |
| قطر بیرونی کلاف | mm 1900-1100 |
| قطر داخلی کلاف | mm 610 |
| ضخامت ورق | mm 3-0.15 |
| عرض ورق | mm 1670-650 |
| حداکثر وزن کلاف | 20 ton |
| حداکثر شارژ ناخالص روی پایه کاری | ton 128 |
| حداکثر شارژ خالص روی پایه کاری | ton 124 |
